CTO操作规范

Stingray球囊辅助下正向夹层再入真腔技术的操作规范

陆浩 姚康

请尊重版权，未经授权禁止下载

引用格式： 陆浩，姚康. Stingray球囊辅助下正向夹层再入真腔技术的操作规范［J/OL］.中华心血管病杂志（网络版），2025，8:e1000184(2025‑03‑11). http://www. cvjc. org. cn/index. php/Column/columncon/article_id/364.DOI:10.3760/cma.j.cn116031.2025.1000184.

复制引文
发布日期： 2025/03/11    浏览量： 6294 次

登录后方可查看全文，无账号可以前往注册

版权归中华医学会所有。
未经授权，不得转载、摘编本刊视频资料。
除非特别声明，本刊刊出的所有视频及资料不代表中华医学会和本刊编委会的观点。
目录
视频
全文概述
01:49
视频
应用Stingray系统进行规范化ADR操作的步骤
08:19
视频
直接ADR技术处理前降支开口完全闭塞
06:24
视频
补救性ADR技术处理右冠状动脉中段完全闭塞
06:07
音频
全文概述
01:52
音频
应用Stingray系统进行规范化ADR操作的步骤
08:15
音频
直接ADR技术处理前降支开口完全闭塞
06:19
音频
补救性ADR技术处理右冠状动脉中段完全闭塞
06:03

引言


冠状动脉慢性完全阻塞（chronic total occlusion，CTO）病变相较于冠状动脉非CTO的血管病变，其经皮冠状动脉介入治疗（percutaneous coronary intervention，PCI）的开通成功率相对较低，被视为PCI技术的“最后堡垒”。目前，常用的CTO病变介入治疗技术主要包括以下4种：正向导丝开通（antegrade wiring，AW）、正向夹层再入真腔（antegrade dissection reentry，ADR）、逆向导丝开通（retrograde wiring，RW）和逆向夹层再入真腔（retrograde dissection reentry，RDR）技术。其中，前向技术不仅是临床用上开通CTO病变的首选，也是逆向技术的基础（图1）。


广义上，ADR涵盖了多种正向导丝经假腔重新进入远端血管真腔的操作技术。内膜下循径再入真腔（subintimal tracking and re‑entry，STAR）技术是ADR的早期雏形，其特点是正向弯曲导丝（Knuckle导丝）在不可控状态下，通过血管远端的内膜下回到真腔，但存在可控性差、假腔长及丢失分支等风险。在STAR技术的基础上，衍生出了多种改进技术，包括mini‑Star技术、对比剂引导的STAR技术（Carlino技术）和限制性正向内膜下循径再入真腔技术（limited antegrade subintimal tracking，LAST）等，但这些技术仍未能有效克服导丝ADR技术的固有缺陷。为提高导丝ADR技术的成功率和可控性，Stingray球囊辅助的ADR技术应运而生。此技术采用专用器械Stingray球囊（Boston Scientific公司，美国)辅助导丝进行穿刺，实现靶向性从假腔重新进入远端真腔的操作，即器械辅助的导丝再入真腔技术，具有高重复性、易于掌握且成功率高的特点［1］。


自2017年Stingray系统在中国上市以来，Stingray球囊辅助下的ADR已成为我国临床治疗冠状动脉CTO病变的重要工具之一。为了进一步提高Stingray球囊ADR技术的应用有效性和安全性，我们撰写了《Stingray球囊辅助下正向夹层再入真腔技术的操作规范》，以规范Stingray系统的临床使用。本文后续提到的ADR技术特指Stingray辅助下的ADR技术，以便与导丝基础的ADR技术区分开来。

ADR技术目前的应用现状

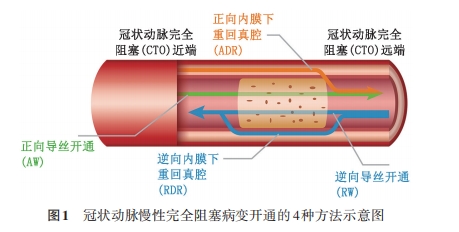

一、CTO治疗的推荐路径
近年来，国内外相继推出了不同的CTO‑PCI推荐路径，对规范化CTO‑PCI技术和提升成功率起到了重要推动作用。目前，全球范围内的主要推荐路径包括：Hybrid路径［2］、亚太CTO‑PCI路径［3］、欧洲CTO‑PCI路径［4］、日本CTO‑PCI路径［5］、全球CTO俱乐部路径［6］及中国CTO‑PCI路径（更新版）［7］。这些路径均建议首先进行双侧冠状动脉造影。当近端纤维帽显示不清时，欧洲、全球及中国路径（更新版）均强调可使用逆向技术、血管内超声（intravenous ultrasound，IVUS）指导穿刺以及“移动近端纤维帽”的技术。关于ADR技术的启动时机，中国路径（更新版）指出：对于闭塞段以远血管无严重弥漫性病变，且着陆区未涉及较大分支血管的CTO病变，闭塞段长度≥20 mm时，推荐优先尝试ADR技术［7］。


二、“血管结构”的理念与ADR技术
近年来，CTO治疗领域提出了“血管结构”的理念［7］，即外膜内空间仍属于血管结构的一部分。“斑块内”和“斑块外”再通的概念逐渐被广大术者接受，取代了传统的“真腔”和“假腔”概念。在介入治疗过程中，由于血管结构的破坏，CTO血管节段的结构常难以区分。因此，实用上仅需区分闭塞部位斑块，即原来的真腔及其内的斑块或血栓等组织，以及斑块外的中膜和外膜［8］。基于“血管结构”的理念，逐渐发展出应用ADR技术建立内膜下通道，并在CTO闭塞段以远再次进入真腔，开通CTO病变。这一理念构成了ADR技术的理论基础，因为CTO的开通目的是重新建立CTO节段前后血管的连通，只要操作保持在血管结构内，就能有效建立血管连通。


三、ADR技术的成功率
ADR技术的成功率受多种因素影响，包括CTO病变长度、病变复杂程度、技术选择、启用时机及术者熟练程度等多个因素的影响。文献报道结果并不完全一致。2012年FAST‑CTOs研究显示，前75例受试者ADR技术操作成功率为67%，后75例成功率提升至87%，表明随着技术掌握的提高，成功率显著改善［9］。2017年RECHARGE研究报道，直接ADR技术成功率为67%，与AW技术相似，而Stingray球囊辅助下的ADR技术成功率为81%［10］。2016年美国一项多中心登记研究显示，ADR技术总体成功率为86.9%，其中直接ADR技术成功率为91.7%［11］。2018年PROGRESS研究显示，ADR技术成功率为89.7%［12］。2020年，赵林等［13］的研究显示，采用Stingray LP球囊辅助ADR技术的总体成功率为83.5%，其中直接ADR技术成功率为89%，高于补救性ADR技术的成功率（77.6%），直接ADR组和补救性ADR组术后靶病变残余狭窄≤30%、心肌梗死溶栓试验（thrombolysis in myocardial infarction，TIMI）血流Ⅲ级的患者比例分别为93.7%和91.4%。2023年我国一项研究评估了Stingray球囊辅助下ADR技术成功率的独立影响因素，结果显示CTO段存在钙化、病变部位近端呈锥形残端有助于治疗成功；操作方面，果断启动ADR技术、快速准确地操作Stingray系统以及在逆行引导下于CTO远端纤维帽区穿刺也有助于提高成功率［14］。国内外研究表明，随着技术的掌握和经验积累，ADR技术总体成功率可达70%~80%，某些中心或术者成功率可超过90%以上。

Stingray系统和CrossBoss微导管的结构


一、Stingray系统的结构

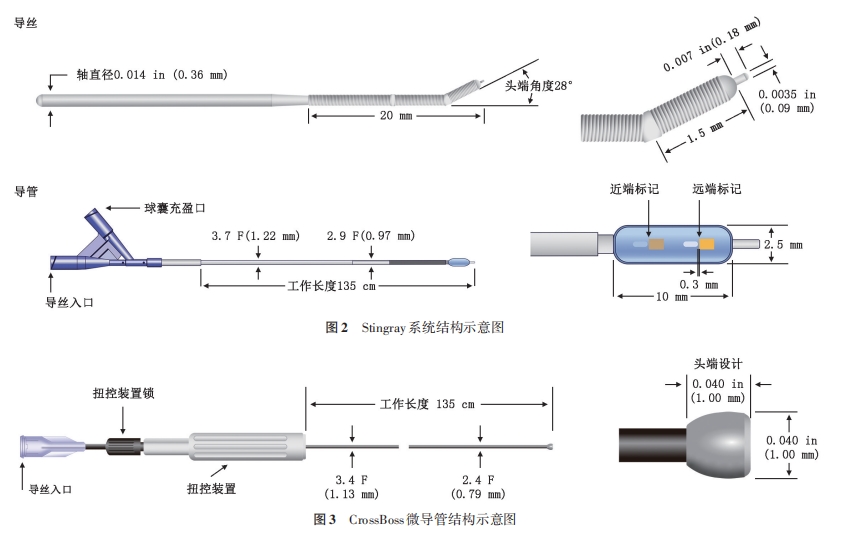

Stingray系统由球囊导管及其配套专用导丝组成（图2）［15］。该系统可在内膜下精确定位，使导丝从内膜下回到真腔。球囊与6 F导管兼容，呈扁平状，未扩张时形态与普通球囊无明显差异。球囊头端为普通导引钢丝的通道；球囊体部设有2个导丝出口（各有一个金属标记点提示其位置），对称分布于扁平球囊两面（外口和内口）。

Stingray球囊专用导丝头端为预塑形的硬导丝，角度为28°，并具备一个0.18 mm长的探针结构［直径 0.003 5 in（1 in=2.54 cm）］，为进入真腔提供强大穿透力。


二、CrossBoss微导管的结构
CrossBoss导管是一种整体交换（over‑the‑wire，OTW）型金属微导管，其头端1 mm为钝性无创圆头设计，外覆亲水涂层，轴杆由多股导丝缠绕而成，能够提供1︰1的扭矩力传导。该导管兼容0.014 in的导引导丝，并可在6 F指引导管内使用（图3）［15］。通过快速旋转尾端的Fast‑Spin扭控器，CrossBoss导管能够在冠状动脉内膜下进行钝性分离，安全快速地沿斑块内或内膜下通过CTO病变节段，为Stingray球囊建立通道［1］。

然而，CrossBoss目前并不是ADR技术建立内膜下通道的主要器械。国内更常采用微导管辅助下导丝操作来建立内膜下通道。既往研究表明，与导丝建立内膜下通道相比，使用CrossBoss导管并未显著缩短手术时间或减少并发症［16］。

应用Stingray系统进行规范化ADR操作的步骤


一、指引导管的选择
在ADR的操作中，指引导管的良好支撑力至关重要。首先，支撑力强的导管有助于Stingray球囊顺利通过内膜下通道；其次，它能够在ADR操作导丝穿刺时提供的稳定支撑。在确保同轴性的前提下，推荐使用主动支撑力强的指引导管。对于左冠状动脉，可选择EBU、XB及AL等型号指引导管，而对于右冠状动脉，则推荐使用AL、XB‑RCA等型号指引导管。为了便于Stingray球囊的快速交换，建议尽量选用7 F指引导管，这样可以使用普通球囊锚定导丝来输送Stingray球囊。而使用6 F指引导管时，除非有专用的锚定球囊，否则需要延长导丝辅助，这一过程中可能引起导丝位置的移动，甚至血肿的延展［15］。


二、Stingray球囊的准备
在ADR导丝穿刺中，清晰的单轨征对于确定导丝穿刺方向至关重要。这需要对Stingray球囊进行充分准备，确保其内充盈足量的对比剂，避免球囊中残留气体影响显影效果，从而确保成功显示单轨征并提高ADR操作成功率。

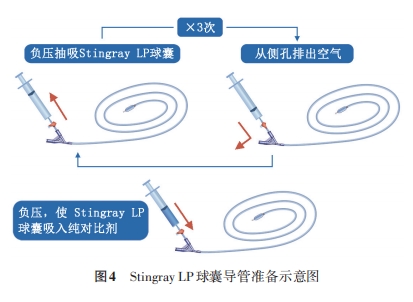

Stingray球囊的准备步骤如下。（1）连接三通阀：在Stingray LP球囊尾端连接一个全新、干燥的三通阀。（2）负压抽吸：使用20 ml以上的干燥螺口注射器或压力泵，对Stingray LP球囊进行2~3次负压抽吸，关闭三通阀，确保球囊内保持真空负压状态。（3）更换注射器：移除大注射器或压力泵，换用一个充满纯对比剂的3 ml螺口注射器，充盈三通阀。如果没有螺口注射器，可连接短延长管后，再连接充满纯对比剂的普通注射器。（4）充盈球囊：打开三通阀，使Stingray球囊与注射器相通。此时，螺口注射器活塞会自动前移2~3 mm，提示纯对比剂被负压吸入Stingray 球囊及杆腔内，确认球囊已理想排空。（5）冲洗导丝腔：使用肝素盐水冲洗球囊导丝腔后，Stingray球囊准备完毕（图4）。通过上述规范化步骤的准备和操作，可确保Stingray球囊的最佳性能，提高ADR操作的成功率和安全性。


三、内膜下通道的建立
内膜下通道的建立是ADR技术的核心环节，其主要方法包括：导丝联合应用穿通微导管、Knuckle导丝技术及导丝联合应用CrossBoss微导管等［1］。

1.导丝联合应用穿通微导管: 当前，穿通微导管联合导丝策略最常见的ADR技术建立内膜下通道方式。操作步骤如下。（1）导丝穿刺：首先，使用CTO专用导丝穿刺近段纤维帽，进入CTO病变节段，确保导丝处于血管结构内。（2）导丝操控：进一步操控导丝通过CTO病变节段，接近远端纤维帽。若导丝无法进入远端血管真腔，并且符合ADR技术启动条件，则沿该导丝导入穿通微导管，进行钝性分离，建立腔道直至CTO病变远端到达理想登陆区。（3）微导管的选择：目前，常用的穿通微导管包括Corsair微导管（Asahi公司，日本）、Instantpass微导管（湖南埃普特医疗器械有限公司）等。

在临床实践中，很多ADR操作从正向导丝技术策略转化而来，即补救性ADR技术策略。这种转换需要及时进行，避免因正向导丝技术导致过大的血肿或远端血管显影不佳，影响后续ADR技术成功率。因此，CTO术前应制定详细的治疗策略，并在介入过程中遇到困难及时调整。

2.Knuckle导丝技术：针对路径不明、迂曲、钙化的CTO病变，Knuckle导丝技术可用于建立内膜下通道。该技术操作如下。（1）导丝塑形：使用聚合物涂层导丝（如Fielder XT系列、Fighter或Pilot系列），用导引针将导丝头端塑形为“伞柄”状。（2）导丝推送：适当用力向前推送导丝，使其前端形成小的“Knuckle环”，直接通过CTO病变段。（3）导丝选择：根据病变特点选择合适的导丝［1］。Fielder XT/Fighter导丝头端较软，但推送力较弱。Pilot 200导丝推送力强，但“Knuckle环”控制控制难度较大，易形成大血肿。

在使用Knuckle导丝技术时，应避免导丝推送过远，控制血肿的延展，通常推送至CTO远端纤维帽附近即可，避免内膜下通道过长，影响后续ADR操作。

3.CrossBoss微导管辅助：CrossBoss微导管也可用于内膜下通道的建立。然而，研究显示，与仅使用导丝相比，联合使用CrossBoss微导管的效率并未显著提高［16］。因此，在国内外临床实践中，CrossBoss微导管并非常规推荐。


四、输送Stingray球囊
内膜下通道建立成功后，建议在输送Stingray球囊前，使用Miracle12导丝进行导丝交换。由于Miracle12导丝具备较好的支撑力，有助于系统的稳定性，避免在输送Stingray球囊过程中发生系统移位。以下为不同情况的输送策略：（1）7 F指引导管：建议使用普通球囊或锚定球囊锚定导丝，便于Stingray球囊的输送和交换。（2）6 F指引导管：需使用专用锚定球囊或延长导丝，因为普通球囊与Stingray球囊在6 F指引导管内无法兼容。（3）7 F指引导管联合延长导管：推荐使用延长导丝进行器械交换。


五、穿刺
当导引钢丝进入血管假腔并送入Stingray球囊导管后，透视引导下将球囊送至闭塞病变远端的内膜下位置。通过球囊上的两个金属标记点定位，Stingray球囊充盈至4 atm(1 atm=101.325 kPa)（宽3 mm；高1 mm），其扁平形状的的两翼在内膜下腔抱住血管，通过旋转体位寻找单轨征。对侧造影用于确定导丝穿刺的方向。穿刺步骤如下。（1）准备：穿刺前，可在导丝腔接20 ml注射器进行负压抽吸血肿，以提高穿刺的成功率。（2）穿刺操作：通常使用Conquest Pro系列或Hornet系列导丝等穿刺型导丝，确保导丝从球囊出口处指向血管内膜出口，然后穿刺进入远端血管真腔。如果导丝无法穿刺，可调整Stingray球囊位置，通过负压回抽球囊、推送或回撤球囊至合适位置后，再次充盈球囊，前送导丝进行穿刺。如果导丝穿刺力量不足，可换用专用Stingray穿刺导丝。


六、导丝交换
1.导丝交换策略：若CTO导丝（如日本Asahi公司的Conquest Pro）成功穿刺进入远端血管真腔，推荐保留该导丝，利用球囊锚定或延长导丝退出Stingray球囊，再换入微导管进行工作导丝交换，以完成后续介入治疗。不建议常规使用Swap技术。

2.Swap技术使用：如果使用Stingray专用导丝成功穿刺，但由于其硬度可能损伤远端血管或无法前送，需在穿刺后撤出穿刺导丝，换用Pilot 200导丝，其聚合物涂层的顺滑性有助于沿穿刺路径进入血管真腔。进入真腔后，再使用微导管辅助交换工作导丝。然而，该方法存在Pilot导丝无法沿穿刺路径进入真腔的风险，因此需谨慎使用。

ADR操作的要点和注意细节


一、启动时机
CTO病变的介入治疗策略应根据近端纤维帽形态、CTO病变段特点、CTO病变远端血管及侧支循环情况来制定。是否适合实施ADR操作主要取决于闭塞段远端血管情况。国内的术者通常在CTO病变出口登陆区条件理想，无重要分支血管时考虑使用ADR技术，尤其是根据病变特点预期正向导丝技术通过困难、逆向介入治疗成功率低或风险较大时［1］。

根据ADR操作的使用时机，通常将其分为直接ADR技术和补救性ADR技术。直接ADR技术指将ADR技术作为开通某些CTO病变的首选治疗方法。如果正向导丝进入CTO远端并导致血管内膜下，后续不应再尝试其他导丝操作（如平行导丝等），而应直接启动ADR技术。补救性ADR技术则是在正向和/或逆向方法失败后选择的治疗方案。即如果尝试了多种正向和/或逆向技术仍无法使导丝进入CTO远端血管的真腔时，才启动ADR技术。

亚洲与欧美的术者在ADR技术的使用时机和方式上存在显著差异。欧美的术者相对更为积极，更多采用直接ADR技术；而包括中国在内的亚洲术者比较谨慎，通常更倾向于在正向和逆向尝试困难或失败时才使用补救性ADR技术。因此，需要特别注意的是，如果在正向导丝技术失败后仍在内膜下操控导丝，容易引发较大的夹层血肿，进而降低后续ADR操作成功的可能性。因此，过多尝试正向导丝技术并不可取，应尽早进行策略转换，及时启动ADR操作，以减少血肿的形成，并提高ADR操作的成功率［17］。

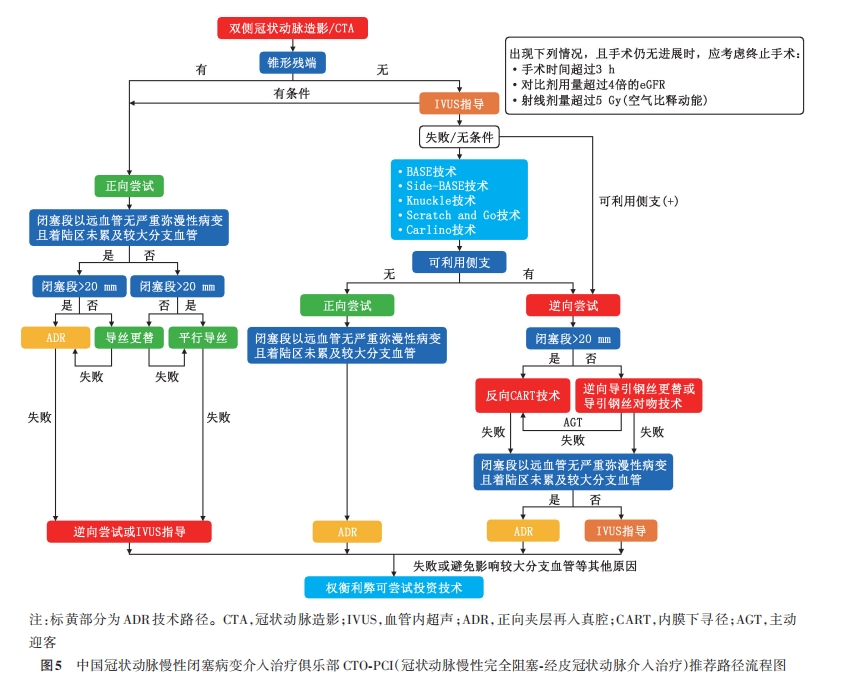

2021年中国冠状动脉慢性闭塞病变介入治疗俱乐部（Chronic Total Occlusion Club,China,CTOCC）发布的《中国冠状动脉慢性完全闭塞病变介入治疗推荐路径更新》。在该路径中，共有3条CTO推荐推荐方案，其中明确推荐使用ADR技术（图5）［7］。

1.ADR技术路径1：对于具有锥形残端的CTO病变，在正向尝试时，根据闭塞段长度和远血管情况，推荐不同的介入策略：（1）闭塞段长度大于20 mm：无严重弥漫性病变，且着陆区未累及较大分支血管的CTO病变，此时，在正向介入治疗中，如导丝进入内膜下，建议尝试ADR技术，以增加开通成功率，减少病变穿刺失败的可能。（2）闭塞段长度小于20 mm：首先在正向介入治疗中尝试导丝更替技术，通过更换导丝提高通过率。如导丝更替技术未获成功，推荐尝试行ADR技术开通病变。

2.ADR技术路径2：针对无锥形残端的CTO病变，尤其在未配备IVUS或无法利用边支血管的情况下，推荐以下正向介入策略：（1）远端血管条件：无严重弥漫性病变，且着陆区未累及较大分支血管。（2）推荐策略：在正向介入治疗过程中，如果导丝进入内膜下，建议直接尝试ADR技术。这种方式能有效提升介入成功率，尤其是在缺乏其他成像手段或边支血管路径时，通过内膜下通道快速穿刺到达远端血管真腔，避免反复尝试传统导丝技术造成的延误或并发症。

3.ADR技术路径3：对于无锥形残端的CTO病变，特别是那些逆向路径术未能成功的CTO病变，如闭塞段以远血管无严重弥漫性病变且着陆区未累及较大分支血管，推荐行ADR技术。


二、对侧及侧支造影的重要性
在应用ADR技术时，确认导丝所在位置及穿刺方向至关重要。由于同侧造影推注对比剂可能导致血肿得扩展，从而影响治疗效果［18］，因此在穿刺前应进行对侧造影。

1.对侧造影：通过对侧造影能够清楚显示CTO病变远端的血管情况，有助于准确判断导丝位置和穿刺方向。对侧造影可以避免由于同侧对比剂注入引起的血肿延展，减少治疗失败的风险。

2.侧支血管的超选择造影：如果CTO病变远端存在来自同侧冠状动脉的侧支血管，可以通过微导管超选进入该侧支血管，并进行超选择造影。这有助于更清晰地了解病变远端的情况，进一步判断导丝穿刺的方向［14］。

3.双指引导管技术（Pingpong技术）：当同侧指引导管无法兼容Stingray球囊或微导管时，可以使用双指引导管技术，将微导管从另一个指引导管送入同侧的侧支血管进行造影。


三、内膜下通道建立困难

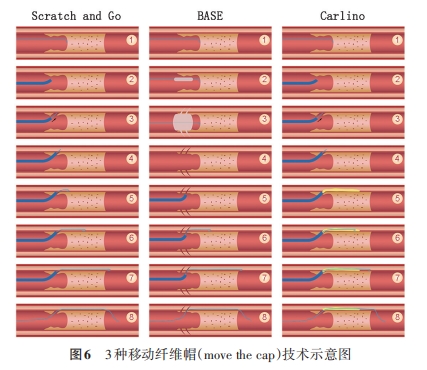

内膜下通道是ADR技术的核心，理想的内膜下通道应无明显血肿且尽可能接近远端血管的真腔。然而，内膜下通道建立过程中可能会遇到一些困难，主要表现为：（1）近端纤维帽难以突破：当近端纤维帽很难突破时，可以选择以下2种策略。①通过策略：通过增强支撑导管、延长导管或微导管技术增强支撑力；增加导丝硬度以提高穿透力。若条件允许，可以应用激光导管或冲击波球囊来修饰近端纤维帽；②绕行策略：若选择绕行，可以使用“移动纤维帽”（move the cap）技术，包括Scratch and Go技术、BASE技术或Carlino技术等（图6）［19］。（2）导丝与血管腔距离较远：若导丝无法精准进入内膜下通道，可能是由于导丝和血管腔之间的距离较远。在这种情况下，需要通过细致的操控与策略调整来改善导丝的路径，确保顺利进入内膜下。（3）导丝无法确认是否位于正确结构内：如果无法确认导丝是否处于血管结构之内，应避免跟进微导管及启动ADR技术，应调整导丝方向或启用Knuckle导丝等技术，在对侧造影指导下，确认导丝是否进入预期的血管结构内。

1.Scratch and Go技术操作要领：Scratch and Go 技术用于突破近端纤维帽并进入内膜下，操作要领如下。（1）导引钢丝塑形：使用导引钢丝时，头端需进行塑形，角度为70°~90°，塑形长度为1~2 mm；（2）避免穿孔：导引钢丝仅进入近端血管1~2 mm，以避免穿孔；（3）微导管送入：沿导引钢丝送入微导管，推荐送入的长度越短越好，通常1 mm；（4）正向造影：送入微导管前，先进性正向造影，确保导引钢丝没有导致穿孔；（5）Knuckle操作：进行Knuckle操作时，导丝头端采用伞柄样塑形，并进行推送，不要旋转。

2.BASE技术操作要领：BASE技术适用于内膜下通道的创建，操作要领如下。（1）选择指引导管：需要选择足够容纳所需器械的指引导管，通常为7 F及以上；（2）使用冠状动脉CT和IVUS定位：冠状动脉CT造影和IVUS用于确定纤维帽的位置，并指导后续操作；（3）判断血管直径：使用造影和IVUS来判断参照血管的直径；（4）球囊选择：球囊大小应与血管直径比为1∶1，建议选择短球囊以减少对近端血管的损伤；（5）选择支撑力好的微导管：首选支撑力较强的微导管，如Corsair等；（6）穿刺导丝选择：选择锥形头端的穿刺导丝，在导丝进入内膜下后，根据病变情况进行导丝的升降级；（7）Power Knuckle操作：在进行Power Knuckle时，选择强支撑力微导管和聚合物涂层导丝；（8）对侧造影验证：通过对侧造影验证导丝位置。

3.Carlino技术操作要领：Carlino技术主要用于突破内膜下并完成导丝穿越，操作要领如下。（1）正向注射对比剂：推注对比剂的剂量为0.5~1.0 ml，力量不宜过大，以避免正向逆向夹层过大；（2）操作经验要求：该技术需要操作术者具有丰富经验。（3）技术局限性：Carlino技术存在一些局限性，包括可能导致穿孔、扩大内膜下间隙，以及内膜下导丝穿越后可能会影响后续的再进入尝试。

四、Stingray球囊到位困难
Stingray球囊难以到位的主要原因包括血管迂曲、钙化、指引导管支撑力不足以及内膜下通道建立不充分等原因。解决方案包括下列方式。（1）避免强力推送：避免强力推送Stingray球囊，因为过度推送Stingray球囊可能会导致球囊变形，且在送入穿刺导丝时可能会损伤球囊，导致球囊破裂。（2）提前准备：选择强支撑力的指引导管或延长导管辅助，确保Stingray球囊顺利通过病变部位。（3）使用穿通微导管：如果病变阻力较大，可以使用穿通微导管在内膜下通道节段进出数次，以利于后续球囊通过。（4）小球囊扩张：若Stingray球囊仍难以通过，可以先使用直径1.5 mm以下的小球囊扩张内膜下通道，避免过度扩张引发血肿。（5）延长导管辅助：如果CTO近端没有较大分支，可以提前使用延长导管，增强支撑力并预防球囊扩张时血肿延展。


五、穿刺困难的处理
穿刺不成功的原因通常包括血肿过大、血管远端登陆区病变严重或钙化、登陆区血管迂曲、内膜下通道距离真腔较远等。对于这些情况，可以通过以下方法进行处理。

1.血肿过大的处理。（1）抽吸血肿：遇到血肿过大时，首先可以尝试通过负压抽吸血肿，减小血肿的体积，以提高穿刺成功率。（2）更换位置：如果血肿处理不理想或难以完全去除，可以考虑更换穿刺位置（回撤或前移），尝试在其他部位进行穿刺。（3）预防血肿：血肿的预防比治疗更为重要。一旦形成较大的血肿，穿刺成功的机会会大大降低，因此要尽量避免造成过大的血肿。一旦血肿过大，需及时转换策略或结束手术。

2.登陆区存在严重病变或钙化。（1）选择强穿刺力导丝：对于登陆区存在严重病变或钙化的情况，导丝穿刺的目标相对较小或同时内膜与真腔之间的组织较为坚韧，此时需要使用穿刺力更强的导丝(如Conquest 8‑20导丝）。（2）导丝头端塑形：根据病变的具体情况，可以调整穿刺导丝头端的长度和形态。以更好地适应血管的形态，提升穿刺成功率。

3.血管迂曲的处理。如果血管远端或登陆区存在较为严重的迂曲，建议重新寻找相对平直的段落作为登陆区进行穿刺。选择平直段可以显著提高穿刺成功率和效率。

4.内膜下通道距离真腔较远。（1）双腔微导管辅助：如果内膜下通道距离血管真腔较远，可以在双腔微导管的辅助下调整导丝，靠近血管真腔后再次启动ADR操作。（2）调整穿刺技巧：①冲击穿刺法：可以在导丝头端越过导丝出口后，采用回撤后快速前冲的方式进行穿刺，称为“冲击穿刺法”。这种方法通过瞬间增加穿刺的力量，突破内膜的阻力；②蜂窝穿刺法：另一种方法是进行反复多次的穿刺，逐渐放大穿刺孔，增加穿刺成功的可能性。这种方法在处理难穿刺的病变时非常有效。

六、血肿的控制技巧
在ADR操作中，内膜下血肿的预防与控制对手术的成功至关重要。内膜下血肿的形成会导致真腔被压缩，使得Stingray球囊和穿刺导丝的操作难度增加，因此，及时预防和有效管理血肿成为提高治疗成功率的关键。

1.预防血肿形成的技术要点。（1）避免过度操作正向导丝：过多操作正向导丝，尤其是反复使用平行导丝，会导致血肿的扩展。因此，操作时要保持谨慎，避免不必要的平行导丝尝试，特别是在没有明确把握的情况下。（2）控制Knuckle导丝的大小和位置：在使用Knuckle导丝时，导丝的环形结构不应过大，应尽可能形成较小的环，以减少血肿的形成。（3）避免不必要的对比剂注射：在导丝进入CTO病变部位或启动ADR操作时，应断开正向环柄注射器与三联三通板的连接。避免无意中注射对比剂，导致血肿的扩大。（4）超选同侧逆向侧支造影：遇到同侧逆向侧支时，应通过微导管超选并进行侧支造影，以便更准确地判断导丝位置和穿刺方向。必要时，使用“乒乓技术”联合指引导管与微导管进行造影操作。

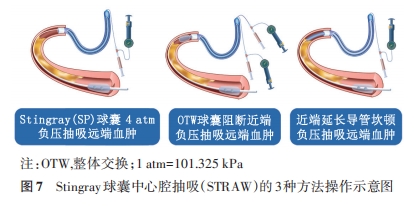

2.内膜下血肿处理方法。若血肿已经形成，及时的处理措施对于恢复治疗的顺利进行至关重要。常见的处理方法包括封堵血肿入口和进行Stingray球囊中心腔抽吸（STRAW操作）。（1）封堵血肿入口：①球囊封堵：球囊可以放置在近端主支血管或近端分支分叉处进行封堵，帮助阻止血肿的进一步扩展；②延长导管封堵：延长导管可以通过送入CTO病变体部进行封堵（图7），这样能够有效地隔离血肿区域；③指引导管封堵：在某些情况下，指引导管可以深插至冠状动脉开口进行封堵，有助于控制血肿的进一步发展。（2）Stingray球囊中心腔抽吸（STRAW操作）：当血肿区域被封堵后，可通过Stingray球囊的中心腔进行抽吸，进一步清除血肿，恢复血流通畅。（3）血肿压迫导致远端血管真腔受压时的处理：在导丝成功再入真腔并完成支架置入后，如果血肿仍然压迫远端血管真腔，可使用普通球囊或切割球囊在血肿压迫部位进行扩张，这有助于恢复正向血流。但需谨记，预防血肿形成比处理血肿更重要。

3.重要注意事项。（1）血肿的预防比处理更重要：预防血肿的形成远比事后处理更为关键。一旦血肿形成并影响真腔的进入，成功率会大幅降低，因此要尽可能避免血肿的产生；（2）评估患者耐受性：如果CTO近端有较大的分支，必须评估患者是否能够耐受长时间的封堵操作，避免因长时间封堵而导致心肌缺血等并发症。


七、重视IVUS在ADR技术中的应用
在ADR技术中，IVUS的应用对提高手术精确度和治疗效果至关重要。IVUS可以通过实时影像提供血管内部的信息，帮助术者在整个过程中的各个阶段做出准确的判断，优化治疗方案。

1.IVUS在ADR技术中的应用。（1）判断CTO病变的入口：IVUS可精确定位CTO病变的入口，帮助术者了解病变的具体位置，并指导内膜下通道的建立，这对于成功引导导丝穿越闭塞段非常关键。（2）确认导丝位置：当导丝成功通过病变段后，IVUS可以帮助确认导丝是否准确地位于内膜下区域。通过IVUS测量内膜下通道的长度，术者能够评估导丝的位置，并为后续支架选择提供依据。（3）测量血管直径与病变长度：CTO远端血管通常处于低灌注状态，造影可能显示为弥漫性病变且管腔较小，仅依靠造影来确定血管的直径和病变长度可能会不准确。IVUS可以提供更精确的血管直径测量，避免支架选择错误。特别是在CTO病变后期，常发生球囊扩张后内膜撕裂，造影容易加重内膜撕裂范围，此时IVUS对于确认血管直径和支架选择显得尤为重要［20］。（4）IVUS在支架选择中的作用：IVUS可以帮助评估血管的实际情况，提供精确的血管直径和病变长度数据，这对于支架的选择尤为重要。通过IVUS引导，能够确保支架能够有效覆盖病变段，并避免过度扩张或不充分扩张，减少术后并发症的发生。

2. IVUS指导下的尖端检测ADR（tip detection‑ADR，TD‑ADR）技术：TD‑ADR技术是由日本专家提出的一项创新技术，结合了IVUS和造影图像，通过IVUS导管的头端实时观察导丝头端、导丝体部与血管真腔的关系。该技术的优点是通过实时整合造影与IVUS影像，帮助术者更准确地判断导丝在血管内的定位，进而优化ADR技术的实施。该项技术需要有空间结构和3D空间的辨析能力［21］。目前限于国内暂无相关器械，笔者暂无该术式的直接应用经验，但该技术是目前ADR技术的重要补充。

典型病例


病例1 直接ADR技术处理前降支开口完全闭塞
病史简介：患者男性，65岁。因反复活动后胸闷1年余送入复旦大学附属中山医院（以下简称我院）。外院冠状动脉造影提示前降支开口完全闭塞，介入治疗失败。转诊至我院后再次介入治疗，仍未成功（逆向侧支无法通过）。此次再次尝试介入治疗。患者既往有高血压病史，无糖尿病和高脂血症病史。入院心脏彩色多普勒超声检查提示静息状态下未见异常，入院心电图显示前壁T波低平。患者行冠状动脉造影检查，双侧造影显示前降支开口完全闭塞，为无残端闭塞，闭塞段长3.0~4.0 cm，右冠状动脉提供侧支供应前降支远端，从对侧造影可见，前降支闭塞远端未见明显粗大的对角支。

患者诊断及治疗过程见视频，扫描正文文末二维码观看。


病例2 补救性ADR技术处理右冠状动脉中段完全闭塞
病史简介：患者男性，70岁。因反复胸闷不适3个月余入院。3个月前外院冠状动脉造影显示左主干狭窄50%，前降支狭窄90%，右冠状动脉中段完全闭塞。外院为其行前降支支架置入术，1个月后再次尝试右冠状动脉CTO介入治疗，但正向及逆向技术均失败，遂转诊至我院。患者既往有高血压和糖尿病病史。入院心脏彩色多普勒超声检查提示左心室多壁段收缩活动减弱，左心室射血分数为 50%。氨基末端钠尿肽前体为2 060 ng/L。患者行冠状动脉造影检查，此次造影采用双侧双桡动脉入路，初始左冠状动脉使用6 F EBU 3.5指引导管，出现压力嵌顿现象，提示左主干开口存在狭窄，遂改用6 F JL4指引导管。双侧造影显示左主干狭窄50%，前降支支架通畅。左冠状动脉主要通过房室沟心外膜侧支供应右冠状动脉，间隔支无可见侧支供应右冠状动脉。右冠状动脉中段在心房支分出后完全闭塞，无明显残端，闭塞段约15 mm，右冠状动脉中远段可见弥漫性病变。

患者诊断及治疗过程见视频，扫描正文文末二维码观看。

小结


当前，CTO介入治疗在国内开展的如火如荼，也涌现出许多有志于此的心血管介入医生。如何提高成功率和降低并发症发生率是不可回避的话题。正如葛均波院士所指出的：CTO介入治疗一定要规范化。只有熟练掌握基本操作技术，严格遵守规范操作，才能最终形成一套适合自己的技术套路。


目前，国内ADR技术应用受限的主要原因是对相关理念的认知不足，标准化技术流程推广不足。本文描述了Stingray球囊辅助下ADR的规范化手术流程，并对手术过程中的重点和难点环节进行了详尽的分析，提出了推荐的解决方案。希望本规范能帮助国内施行冠状动脉CTO介入治疗的同仁进一步熟悉Stingray系统的规范化使用，共同提高CTO治疗的成功率和效率，从而不断改善患者的远期预后。

  • 作者： 陆浩    姚康

  • 作者单位： 复旦大学附属中山医院心血管内科，国家放射与治疗临床医学研究中心，上海市放射与治疗（介入治疗）临床医学研究中心

  • 通信作者： 姚康，Email: yao.kang@zs‑hospital.sh.cn

  • 关键词： 经皮冠状动脉介入治疗;慢性完全阻塞;正向夹层再入真腔

  • DOI： 10.3760/cma.j.cn116031.2025.1000184

  • 基金项目： 上海市放射与治疗（介入治疗）临床医学研究中心项目（19MC1910300）

  • 利益冲突： 无

  • 收稿日期： 2024-12-28

  • 录用日期： 2025-01-20

  • 本文编辑： 史红

    • 摘要中文

    无

    摘要英文

    无









    本研究主要材料与器材

    无

    参考文献

    ［1］ 共识专家组. 正向夹层再入真腔技术在冠状动脉慢性完全闭塞病变介入治疗中应用中国专家共识［J］. 中国介入心脏病学杂志, 2021, 29(10):541‑547. DOI: 10.3969/j.issn.1004‑8812.2021.10.001.
    ［2］ Brilakis ES, Grantham JA, Rinfret S, et al. A percutaneous treatment algorithm for crossing coronary chronic total occlusions［J］. JACC Cardiovasc Interv, 2012, 5(4):367‑379. DOI: 10.1016/j.jcin.2012.02.006.
    ［3］ Harding SA, Wu EB, Lo S, et al. A new algorithm for crossing chronic total occlusions from the Asia Pacific Chronic Total Occlusion Club［J］. J Am Coll Cardiol Intv,2017,10(21): 2135‑2143.DOI: 10.1016/j.jcin.2017.06.071.
    ［4］ Galassi AR, Werner GS, Boukhris M, et al. Percutaneous recanalisation of chronic total occlusions: 2019 consensus document from the EuroCTO Club［J］. EuroIntervention, 2019, 15(2):198‑208. DOI: 10.4244/EIJ‑D‑18‑00826.
    ［5］ Tanaka H, Tsuchikane E, Muramatsu T, et al. A novel algorithm for treating chronic total coronary artery occlusion［J］. J Am Coll Cardiol, 2019, 74(19):2392‑2404. DOI: 10.1016/j.jacc.2019.08.1049.
    ［6］ Wu EB, Brilakis ES, Mashayekhi K, et al. Global chronic total occlusion crossing algorithm: JACC state‑of‑the‑art review［J］. J Am Coll Cardiol, 2021, 78(8):840‑853. DOI: 10.1016/j.jacc.2021.05.055.
    ［7］ 葛均波, 葛雷, 霍勇, 等. 中国冠状动脉慢性完全闭塞病变介入治疗推荐路径更新［J］. 中国介入心脏病学杂志, 2021, 29(6):302‑305. DOI: 10.3969/j.issn.1004‑8812.2021.06.002.
    ［8］ 陆浩, 葛雷. 冠状动脉慢性闭塞病变介入治疗的原则及进展［J］. 中华心血管病杂志（网络版）, 2022, DOI: 10.3760/cma.j.cn116031.2022.1000115-1.
    ［9］ Whitlow PL, Burke MN, Lombardi WL, et al. Use of a novel crossing and re‑entry system in coronary chronic total occlusions that have failed standard crossing techniques: results of the FAST‑CTOs (Facilitated Antegrade Steering Technique in Chronic Total Occlusions) trial［J］. JACC Cardiovasc Interv, 2012, 5(4):393‑401. DOI: 10.1016/j.jcin.2012.01.014.
    ［10］ Maeremans J, Dens J, Spratt JC, et al. Antegrade dissection and reentry as part of the hybrid chronic total occlusion revascularization strategy: a subanalysis of the RECHARGE registry (registry of crossboss and hybrid procedures in France, the Netherlands, Belgium and United Kingdom)［J］. Circ Cardiovasc Interv, 2017, 10(6):e004791 ［pii］. DOI: 10.1161/CIRCINTERVENTIONS.116.004791.
    ［11］ Danek BA, Karatasakis A, Karmpaliotis D, et al. Use of antegrade dissection re‑entry in coronary chronic total occlusion percutaneous coronary intervention in a contemporary multicenter registry［J］. Int J Cardiol,2016,214: 428‑437.DOI: 10.1016/j.ijcard.2016.03.215.
    ［12］ Tajti P, Karmpaliotis D, Alaswad K, et al. The hybrid approach to chronic total occlusion percutaneous coronary intervention: update from the PROGRESS CTO Registry［J］. JACC Cardiovasc Interv, 2018, 11(14):1325‑1335. DOI: 10.1016/j.jcin.2018.02.036.
    ［13］ 赵林, 王刚, 胡春阳, 等. Stingray球囊辅助下正向夹层再进入技术在慢性完全闭塞病变治疗中的应用［J］. 中国介入心脏病学杂志, 2020, (9). DOI: 10.3969/j.issn.1004‑8812.2020.09.007.
    ［14］ Lu H, Hu Y, Ma Y, et al. Exploring indicators of success in chronic total occlusion percutaneous coronary intervention with Stingray system‑based antegrade dissection re‑entry: Insights from retrospective analysis［J］. Catheter Cardiovasc Interv, 2023, 102(7):1210‑1221. DOI: 10.1002/ccd.30889.
    ［15］ Wu EB, Brilakis ES, Lo S, et al. Advances in CrossBoss/Stingray use in antegrade dissection reentry from the Asia Pacific Chronic Total Occlusion Club［J］. Catheter Cardiovasc Interv, 2020, 96(7):1423‑1433. DOI: 10.1002/ccd.28607.
    ［16］ Karacsonyi J, Tajti P, Rangan BV, et al. Randomized comparison of a CrossBoss first versus standard wire escalation strategy for crossing coronary chronic total occlusions: The CrossBoss first trial［J］. JACC Cardiovasc Interv, 2018, 11(3):225‑233. DOI: 10.1016/j.jcin.2017.10.023.
    ［17］ 赵林, 李丹, 张涛. 正向夹层再入真腔技术在慢性完全闭塞病变介入治疗中的应用及临床预后评估［J］. 心血管病学进展, 2023, 44(2):97‑100,106. DOI: 10.16806/j.cnki.issn.1004‑3934.2023.02.001.
    ［18］ 聂斌. 双侧造影——冠状动脉慢性闭塞病变介入治疗的基石 ［J/OL］. 中华心血管病杂志（网络版），2021，4:e1000088.(2021‑10‑21)［2024‑07‑02］.
    http://www.cvjc.org.cn/index.php/Column/columncon/article_id/264. DOI:10.3760/cma.j.cn116031.2021.1000088.
    ［19］ Vo MN, Karmpaliotis D, Brilakis ES. "Move the cap" technique for ambiguous or impenetrable proximal cap of coronary total occlusion［J］. Catheter Cardiovasc Interv,2016,87(4):742‑748. DOI: 10.1002/ccd.26079.
    ［20］ 血管内超声在冠状动脉疾病中应用的中国专家共识专家组. 血管内超声在冠状动脉疾病中应用的中国专家共识（2018）［J］. 中华心血管病杂志,2018,46(5)：344‑351. DOI:10.3760/cma.j.issn.0253‑3758.2018.05.005
    ［21］ Tadano Y, Kuramitsu S, Sugie T, et al. Tip detection‑antegrade dissection and re‑entry (TD‑ADR) with integrated fluoroscopic and intravascular ultrasound images in chronic total occlusion: first case report of integrated TD‑ADR technique［J］. Eur Heart J Case Rep,2024,8(8):ytae378.DOI: 10.1093/ehjcr/ytae378.
